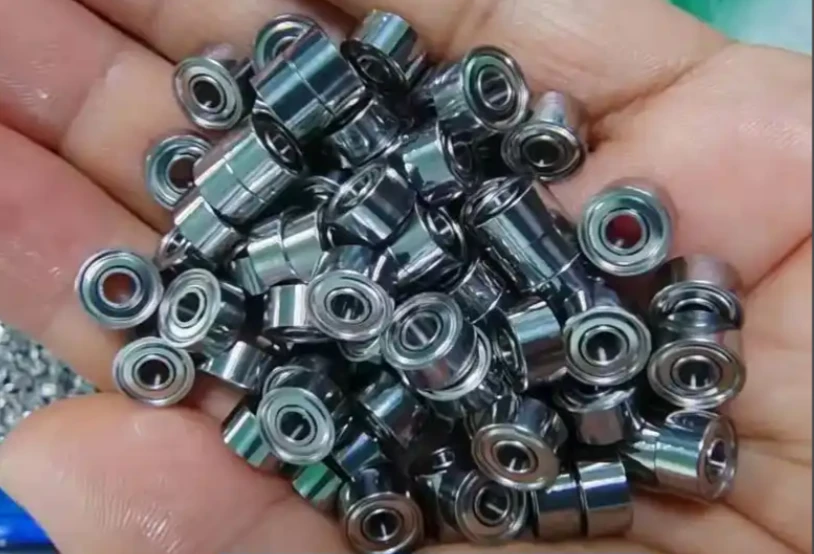

Лежај 693 је куглични лежај са дубоким жљебом, који припада основним и{1}}типовима лежајева опште намене, познат по руковању радијалним и умереним аксијалним оптерећењима. Ознака серије „69“ указује на њен изузетно танак попречни- пресек, што га чини веома лаганим и погодним за изузетно скучене просторе. Као репрезентативни модел минијатурних лежајева серије 600, његова тачност димензија се стриктно придржава међународних стандарда, а изведени модели са различитим облицима заптивања одржавају висок степен конзистентности основних параметара.
Основни параметри 693 (ЗЗ&2РС):
Основне димензије:Унутрашњи пречник (д) 3 мм, спољни пречник (Д) 8 мм, ширина (Б) 3 мм. Неки модели са прирубницама имају спољни пречник прирубнице до 9,5 мм и ширину прирубнице од 0,7-0,9 мм. Ова компактна структура максимизира уштеду простора унутар опреме, прилагођавајући се захтевима дизајна минијатуризације прецизних инструмената.
Капацитет оптерећења:Основно номинално динамичко оптерећење достиже 474Н, а статичко оптерећење је 114-144Н, што је еквивалентно приближно 65 фунти динамичког оптерећења и 25 фунти статичког оптерећења у империјалним јединицама. Ове перформансе су изванредне међу минијатурним лежајевима, способним да стабилно издрже радијална и аксијална комбинована оптерећења у малој опреми.
Ограничење брзине:Максимална брзина може да достигне 60.000 обртаја у минути под подмазивањем машћу и даље се повећава на 67.000 обртаја у минути под подмазивањем уљем, далеко премашујући праг брзине обичних минијатурних лежајева, пружајући поуздану подршку за радну опрему велике брзине{4}}.
Оцена прецизности:Главни производи испуњавају АБЕЦ{1}}3 стандард прецизности, са неким врхунским{2}}моделима који постижу контролу одступања на микронском-нивоу. У комбинацији са високо прецизним челичним куглицама степена 10, ово обезбеђује ниске вибрације и високу стабилност током рада.
Детаљно{0}}истраживање функција: напредак у перформансама омогућен технологијом
Ако су прецизни параметри основа лежаја 693, онда су иновације материјала и оптимизација конструкције извор његове основне конкурентности. Док различити брендови 693 лежајева наглашавају различите аспекте својих производних процеса, сви они постижу технолошки напредак око три основна захтева: отпорност на хабање, заптивање и ниску буку.
1. Избор материјала: обезбеђивање издржљивости за различите услове рада

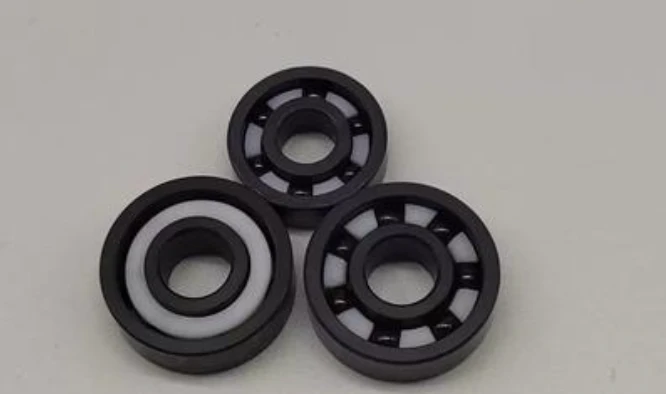

Маинстреам 693 лежајеви користе хром челик високе{1}}чистоће као основни материјал, који поседује одличну тврдоћу и жилавост. Након прецизне топлотне обраде, површинска тврдоћа може да достигне ХРЦ58-62, ефикасно побољшавајући отпорност на хабање. За специфичне примене, доступне су и верзије од нерђајућег челика и керамике: модели од нерђајућег челика могу издржати влажна и благо корозивна окружења, погодни за машине за храну и опрему на отвореном; Керамички лежајеви од силицијум нитрида (Си₃Н₄) комбинују отпорност на високе температуре (способне да издрже екстремно високе-температурне средине), немагнетна својства и електричну изолацију, што их чини савршено погодним за МРИ медицинску опрему и ваздухопловне инструменте.
2. Дизајн заптивања: заштитни штит за продужени животни век

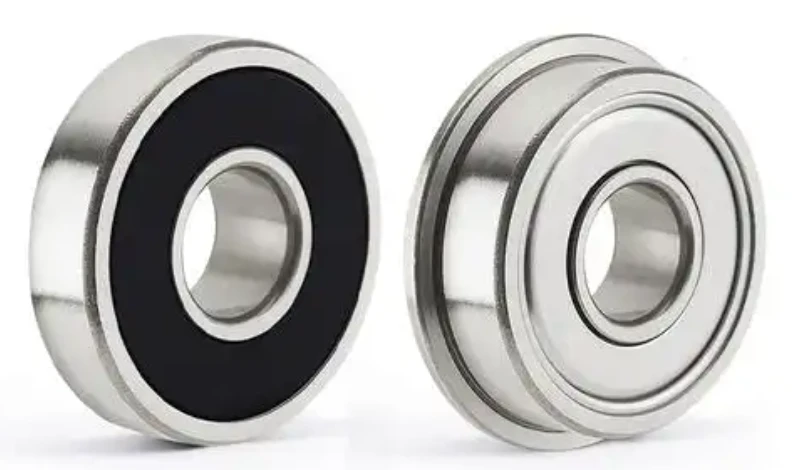

Систем заптивке лежаја 693 долази у два главна типа: суфикс „ЗЗ“ означава двострани-метални поклопац за прашину, који ефикасно спречава продор прашине, гвоздених струготина и других чврстих нечистоћа, а истовремено одржава стабилност унутрашње масти, погодне за индустријску опрему и моторе; суфикс „2РС“ означава двострану-гумену заптивку, која обезбеђује извесну отпорност на воду и има бољи учинак у влажним срединама као што су овлаживачи и мале пумпе за воду. Оба дизајна заптивања постижу карактеристике „без одржавања{5}}, значајно смањујући трошкове одржавања опреме.
3. Прецизна структура: основна подршка за ниску буку и високу ефикасност
Лежајеви{0}}врхунске класе 693 имају интегрисани дизајн прирубнице. Прстенаста прирубница на страни спољног прстена омогућава директно аксијално позиционирање, смањујући потребу за додатним компонентама за позиционирање, поједностављујући процес инсталације и побољшавајући тачност монтаже. Унутрашњи кавез је направљен од најлона или челичне плоче, а оптимизовани дизајн џепова обезбеђује равномерну расподелу силе на челичне куглице. У комбинацији са прецизно-брушеном површином стазе, радна бука лежаја се контролише испод 35 децибела, испуњавајући стандард „ЕМК (квалитет електричних мотора)“, савршено испуњавајући захтеве ниске{7}}не буке за кућне апарате и медицинску опрему.
Примене: "Микроскопска снага" која продире у више поља
Са својом компактном величином и супериорним перформансама, лежај 693 је постао „стандардна компонента“ у многим врхунским{1}}областима, са апликацијама које покривају цео ланац од робе широке потрошње до индустријске производње:
1. Прецизна електроника и кућни апарати
У уређајима као што су пречистачи ваздуха, -брзи вентилатори за хлађење рачунара, штампачи, скенери, копир апарати и чврсти дискови, 693 лежајеви обезбеђују стабилан рад вентилатора и система преноса са својим-брзинама, ниским{3}}карактеристикама буке. У модулима камере за паметне телефоне и дроновима (кардански мотори, мотори ротора), његова прецизност на микронском-нивоу подржава прецизну ротацију оптичких компоненти, омогућавајући јасну слику и стабилну фотографију из ваздуха.
2. Медицина и здравствена заштита

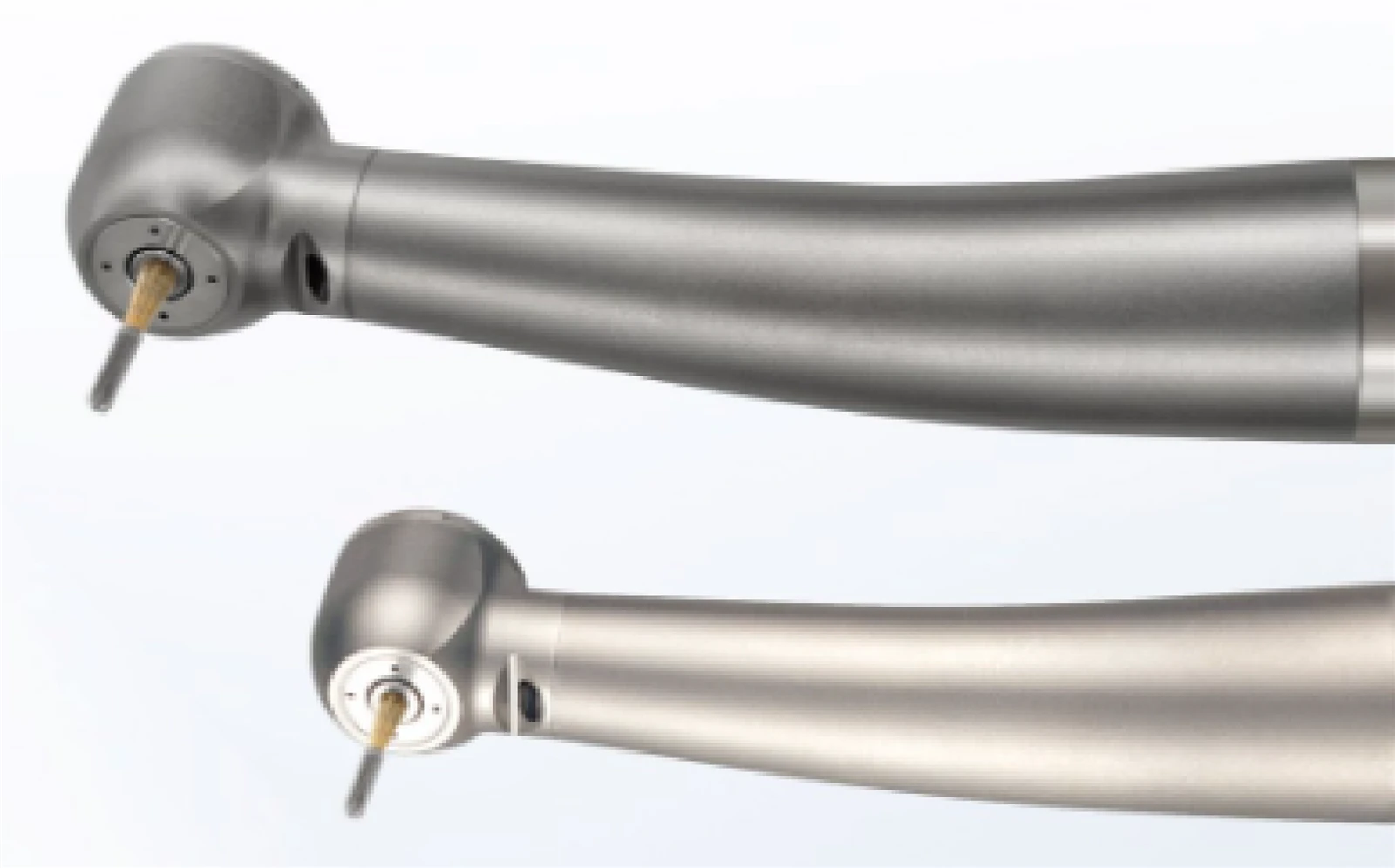

У стоматолошким насадницима велике брзине-и крајњим ефекторима хируршких робота, 693 лежаја морају да издрже рад високе-фреквенције, велике-брзине. Њихова висока крутост и отпорност на хабање осигуравају да опрема може радити непрекидно више од 8 сати без квара. У опреми за магнетну резонанцу и уређајима за помоћ плућној функцији, керамички лежајеви 693, са својим немагнетним својствима и својствима отпорности на корозију-, избегавају сметње магнетног поља истовремено обезбеђујући безбедност пацијената.
3. Сектор индустријске и специјалне опреме
У малим серво моторима и сензорима протока, карактеристике велике{0}}брзине 693 лежајева обезбеђују прецизну синхронизацију аквизиције сигнала и излазне снаге. У моделима тркачких аутомобила и моторима за беспилотне летелице, њихова мала тежина (само 0,71-0,94 грама по јединици) и велика носивост-подржавају маневрисање великом брзином и дугу издржљивост. У области ваздухопловства, керамички лежајеви 693 се користе у сателитским жироскопима, одржавајући стабилне перформансе у екстремним температурним разликама и вакуумским окружењима. У роботици и опреми за аутоматизацију, 693 лежаја служе као прецизне спојне компоненте у малим роботским рукама, транспортним системима и системима за навођење.
Водич за одабир: Прецизан избор за задовољавање потреба
За различите сценарије примене, избор лежајева 693 треба да се придржава три основна принципа: За суве услове рада који захтевају велике брзине, дајте предност „ЗЗ“ металном-запечаћеном моделу; за влажна окружења или захтеве за хидроизолацијом, „2РС“ гумени-модел је погоднији; за врхунске{4}}прилике као што су медицинска и ваздухопловна, препоручују се керамички лежајеви или лежајеви од нерђајућег челика са АБЕЦ-3 или већом прецизношћу.
Од прецизне обраде унутрашњег пречника од 3 мм до-брзине рада при 60.000 обртаја у минути, Беаринг 693 оличава технолошку снагу минијатурних лежајева, показујући своје изузетне могућности у малом простору. У данашњој ери интелигентне надоградње производње ка прецизности и минијатуризацији, овај мали лежај постаје „микроскопска покретачка снага“ за надоградњу опреме, пишући легенду о „малим компонентама, великом утицају“ на многим неистраженим територијама. Било да се ради о потребама за контролом трошкова произвођача кућних апарата или високим{7}}захтевима за прецизношћу медицинске опреме, свестраност Беаринг 693 чини га поузданим избором у инжењерском дизајну.
